鍋爐吹管消音器
一、產品簡介
隨著電力工業的飛速發展，電站鍋爐機組的不斷增大，300-1000MW機組將成為今后主機組。在火力機組完成安裝或恢復性檢修，投入運行前，為了確保機組的安全經濟運行，必須進行蒸汽吹管來清除過熱器與再熱器系統管道內部的銹皮，焊渣以及其它工業垃圾。為徹底清除管系內的雜物，吹管次數多達幾十次甚至上百次，并持續幾天或者更長的時間。吹管時，強大的蒸汽湍流噪聲是高速氣流從管口中噴出，沖擊和剪切周圍靜止的空氣，引起噴口附近劇烈的氣體擾動而產生的聲級很高的空氣動力性噪聲，產生的噪聲值高達130dB（A）及以上，機組容量越大產生的空氣動力性噪聲越大，其噴射噪聲是連續的中高寬頻帶噪聲，嚴重地影響周圍十幾平方公里范圍內居民的生活、工作、學習，特別是對人的身心健康造成嚴重危害。為了消除機組吹管造成的嚴重噪聲危害，必須在吹管管道末端加裝吹管消音器。對于吹管消音器可以看成是管道的一個組成部分，在內部作聲學處理后，可以減弱噪聲的產生和傳播，是解決上述機組吹管造成嚴重噪聲危害的有效降噪設備。
吹管管道復雜，使其管道系統中蒸汽參數的確定是一個復雜問題，加之管道內蒸汽流速很高，且高速氣流夾雜大量銹皮，焊渣以及其它工業垃圾，要達到一定的降噪效果，對消音器的設計和制作提出了非常高的要求。經過多年的研究和實際制作經驗，我公司生產的鍋爐吹管消音器已經是一個成熟的產品，能承受各種工業垃圾的猛烈撞擊，并順利排出。
二、結構及特點
1．消音器結構

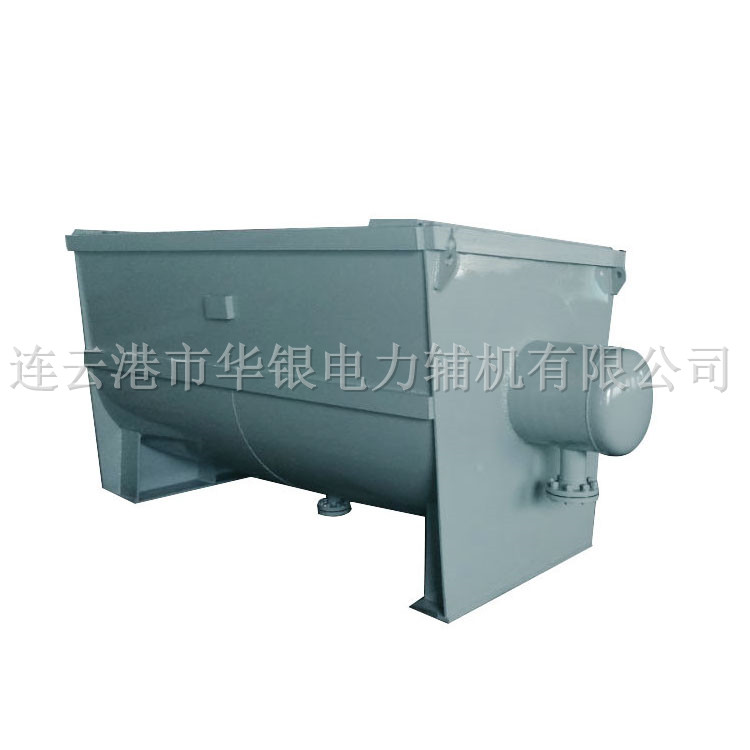

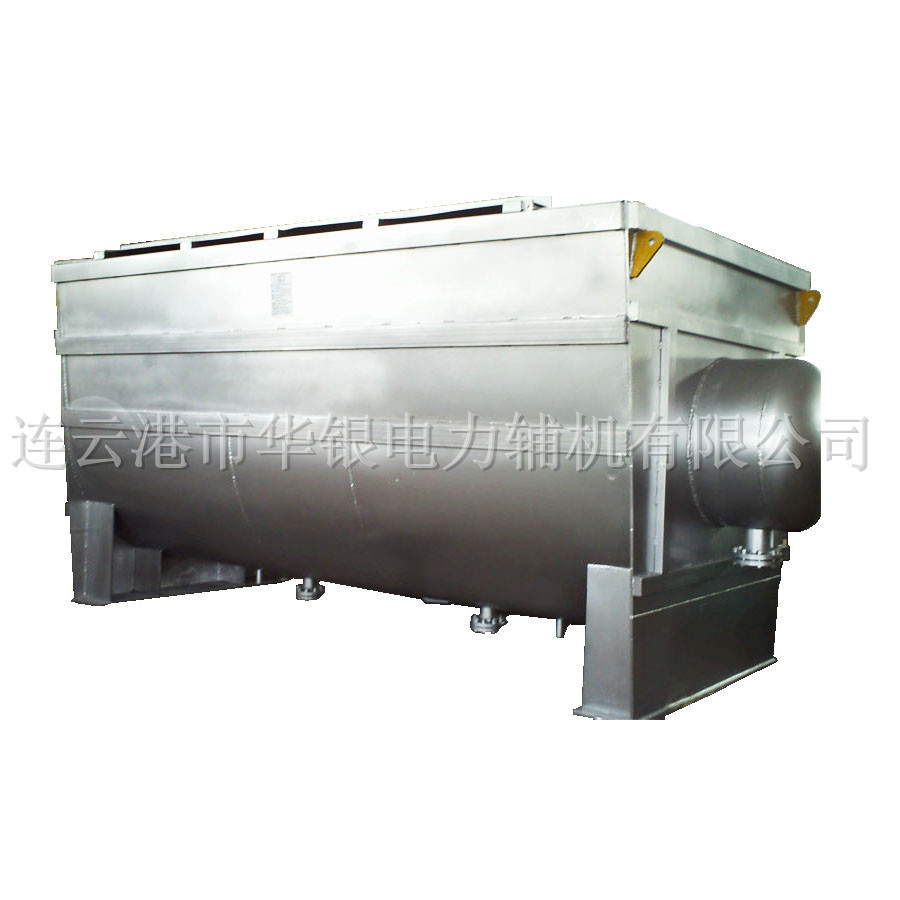

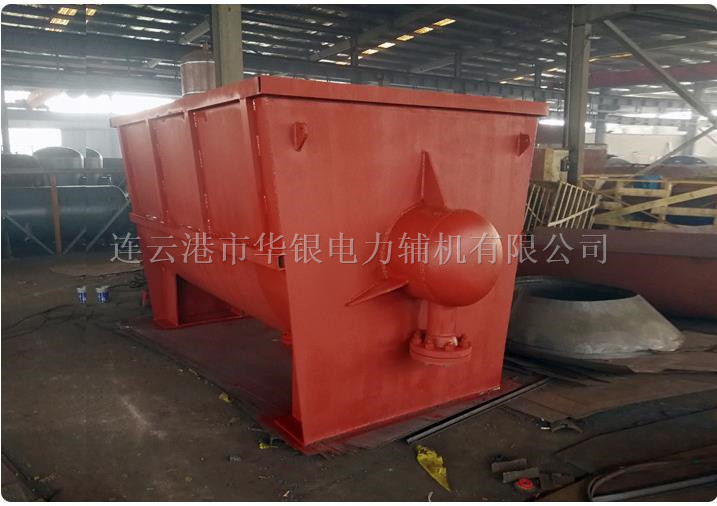

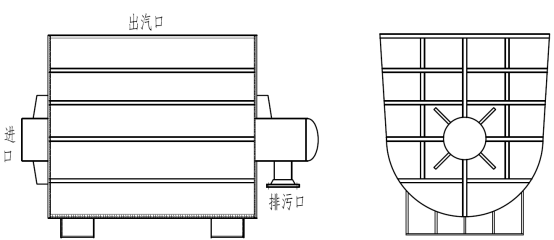

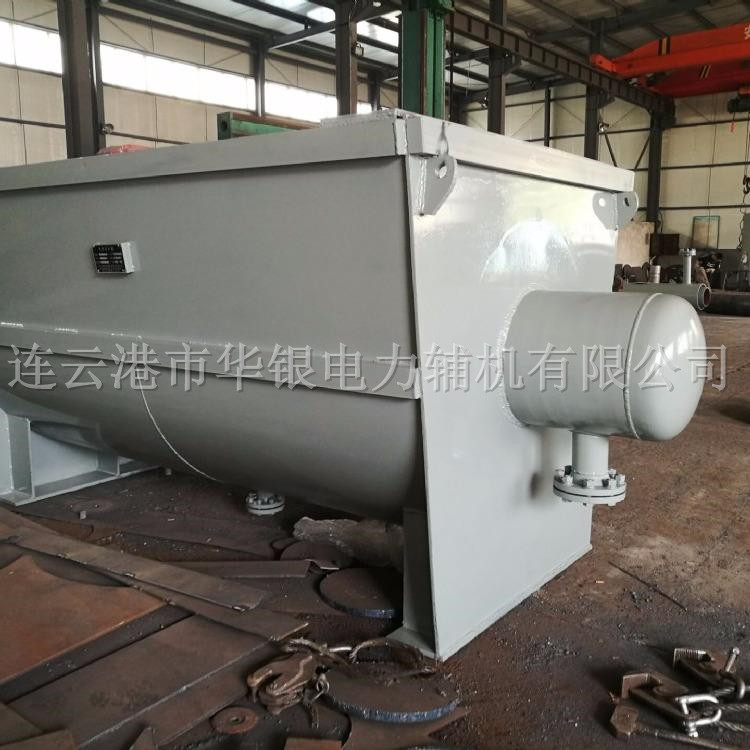

（1）箱式鍋爐吹管消音器結構分為上部排汽和前部出汽，上部排汽型為箱體結構，前部出汽型為圓形結構，結構形式見示意圖。
消音原理是汽通過控流管控壓后，經內部二級消聲體進行降壓，多條氣流再經邊上吸聲裝置進行有效消聲。
適用于吹管消聲效果要求較高的場所使用。
優點：
①消聲效果較好；
②阻力小，安全性高
③安裝方便，使用壽命長。

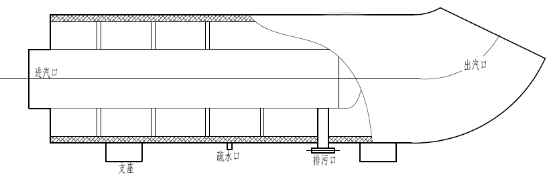

（2）管式吹管消音器靠彎頭前部出汽，結構形式見示意圖。
鍋爐吹管通過進汽口，汽流通過控流管控壓后，通過內部消聲裝置進行有效消音，雜物通過排污口排出。適用于吹管消音效果要求一般場所使用。
安裝方式：支座固定安裝。
2.主要技術特點
（1）消聲量大，降噪可達25dB-30dB（A）。
（2）能承受各種工業垃圾的猛烈撞擊，并順利排出，在惡劣的工作條件下也能正常工作，且不影響吹管道的蒸汽流量。
（3）可適用于多種吹管方式，穩壓吹管、降壓吹管、加氧吹管。
（4）安裝方便（一般需特定地基水平安裝），分室內和室外吹管。
（5）消音器殼體的支座及和殼體的連接部件有足夠的剛度和強度，結構設計合理，并能承受排汽反力、熱脹推力、力矩以及夾帶雜物的高速氣流引起的振動力等各種附加力。
