一、 產品概述
爐水、汽水取樣冷卻器用于電廠電站、鋼鐵冶煉、化工、紡織，印染等鍋爐房爐水、汽水取樣冷卻化驗，品種系列有：蒸汽取樣冷卻器、爐水取樣冷卻器、給水取樣冷卻器、疏水取樣冷卻器、凝結水取樣冷卻器。鍋爐及熱力系統中的水、蒸汽大都溫度較高,而高溫不便于取樣、不便于測定。取樣冷卻器可以將爐水冷卻到（30-40度）、將蒸汽冷卻成水并冷卻到（30-40度）,便于操作人員安全取樣及達到冷卻介質溫度降到30-40度以下滿足電力行業DL/T 457—91的標準，達到取樣化驗要求。
二、 技術要求
1、 冷卻水流量在500-700mL/min，冷卻介質溫度可以降到30以下。
2、 冷卻管均采用不銹鋼管,不能用碳鋼管或銅管,以免樣品被冷卻管的金屬腐蝕產物污染。

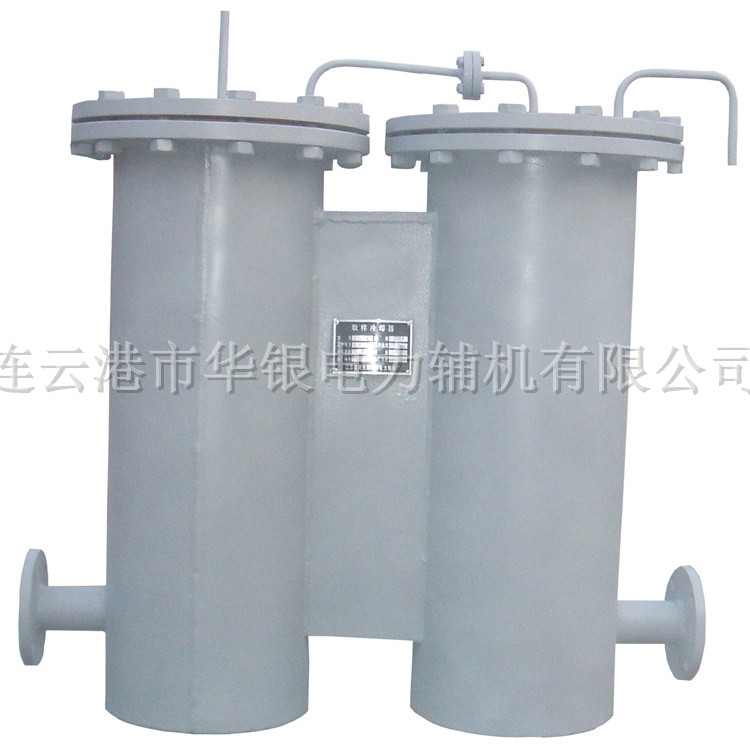

3、 冷卻管可設計為單盤管或雙盤管（按介質參數及安裝空間設計）。

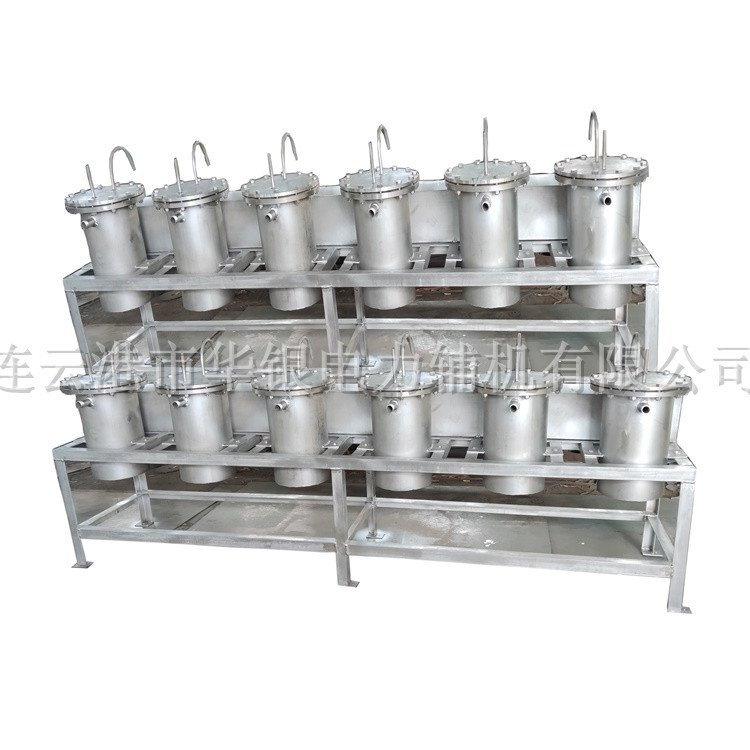

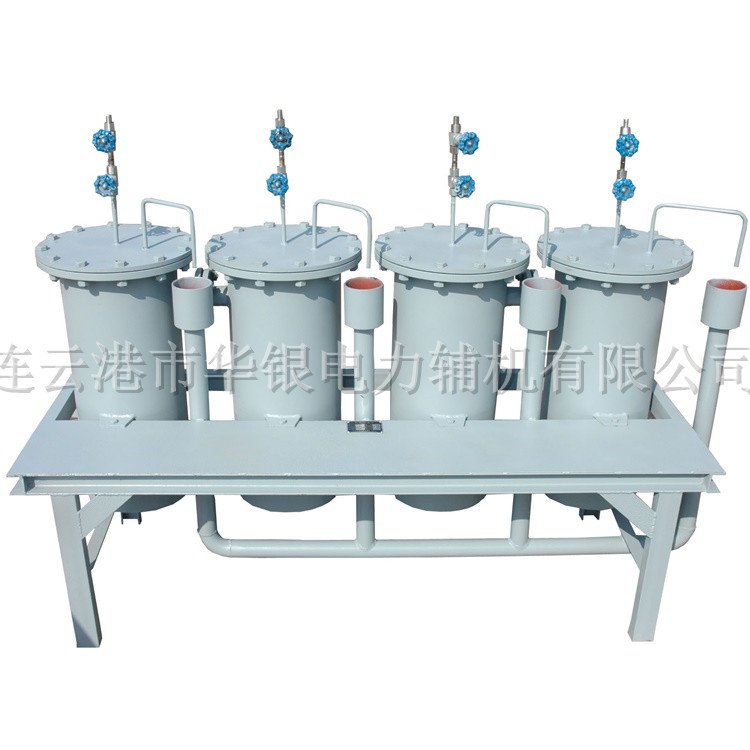

4、 適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，取樣管采用螺旋蛇形盤管結構，并選用優質不銹鋼作為換熱管，具有耐高溫，耐腐蝕，使用壽命長，不污染樣品等特點。 根據樣品采集點的分部及集中，設計單臺取樣冷卻器和組合式取樣冷卻器便于同時對蒸汽，爐水，疏水，給水及除氧出水取樣。
5、取樣點分布位置
三、 產品訂貨須知
1、提供取樣介質溫度、壓力、蒸汽、水、汽水混合物
2、冷卻介質溫度、壓力
3、對材質的要求（正常時冷卻管為不銹鋼，外殼體為碳鋼）
4、連接方式及是否需要組合式
5、各進出口連接方式（法蘭、焊接等）。
四 、產品規格型號
規格型號不銹鋼盤管內壓力MPa適應溫度℃冷卻面積m2冷卻水參數
QYL-108/0.22﹤10.5100≈5800.22 水溫＜32℃水壓0.2～0.8MPa流量≥1.5t/h
QYL-133/0.260.26
QYL-159/0.320.32
QYL-219/0.380.38
QYL-254/0.450.45
QYL-273/0.54 0.54
QYL-290/0.66 0.66
QYL-273/0.69 ﹤10.50.69
QYL-290/0.720.72
