一、阻抗型離心風機消音器 離心風機消聲器用途及產品特點:
風機是一種通用機械設備，其使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的生產均離不開風機。風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主要對象之一。
工業用風機，屬連續運轉之設備。國際標準化組織(ISO）對此類設備所規定的噪聲標準為≤90分貝，我國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進出風口向環境所射出的噪聲可達110～120分貝，大大超過了達標要求。
本型式風機消音器系列產品為阻抗聲流型。本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。我們知道，風機的噪聲源在大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此本風機消聲器采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以大限度的增寬消聲頻帶，以實現良好的消聲效果。本產品當用戶按要求安裝后，其極限噪聲級將不超過85～90分貝。
二、阻抗型通風、排氣管道及離心風機消音器結構原理:
離心風機消音器，排氣管道消音器以及鼓引風機消聲器的形式均采用對中、高頻寬帶特性有較好效果的阻性吸音降噪原理，對低、中頻和脈動特性時有良好效果的抗性消聲降音原理以及微穿孔消聲器和阻抗復合式消聲器?！?br/> 阻性離心風機消音器是一種吸收型消音器，根據氣流通道結構的不同，一般分為直管式、片式、折板式、蜂窩式、聲流式、迷宮式和彎頭式等。阻性風機消音器是利用聲波在多孔性吸聲材料傳播時，受摩擦和粘滯阻力，將聲能轉化為熱能耗散掉，從而達到消聲降音的目的。
抗性離心風機消音器它與阻性離心風機消音器消聲降噪原理不同，它不能直接吸收聲能，而是利用管道上突變的界面或旁接共振腔，使沿管道傳播的某些頻率聲波，在突變的界面處發生反射、干涉等現象，從而達到消聲降音的目的。分為擴張室式消聲器及共振式消音器。
因在實際噪聲控制工程中，噪聲以寬頻帶居多，通常將阻性吸音降噪聲及抗性消聲降音結構組合起來，以控制高強度的寬頻帶噪聲。
根據對工業用各類風機運行現場噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲體及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。另，風機的噪聲源在大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。
為此ZF系列通風管道消音器及鼓引風機消聲器均為阻抗型，采用了對高、中頻噪聲起吸音消聲作用的阻式結構及對中、低頻噪聲起消聲降音作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種吸音消聲區，用以大限度的增寬消聲頻帶，以實現良好的消聲降噪效果。
ZF系列通風管道離心風機消音器及鼓引風機消音器適用于各類離心式、軸流式、羅茨風機及空壓機。
阻抗型離心風機消音器選型表：
型號說明：如ZF200；ZF-阻抗型離心風機消音器；200-法蘭接口25-30
| 型號 | 排風量 | 法蘭接口 | 總長 | 外徑 | 阻力損失<Pa | 消音量 |
| ZLF200 | 1000-3000 | 200 | 1500 | 500 | 50 | 25-30 |
| ZLF300 | 3000-6000 | 300 | 1800 | 700 | 100 | 25-30 |
| ZLF400 | 4000-10000 | 400 | 1800 | 700 | 150 | 25-30 |
| ZLF500 | 8000-12000 | 500 | 1800 | 955 | 200 | 25-30 |
| ZLF600 | 10000-15000 | 600 | 2200 | 1000 | 200 | 25-30 |
| ZLF700 | 12000-20000 | 700 | 2200 | 1200 | 250 | 25-30 |
| ZLF800 | 15000-25000 | 800 | 2500 | 1200 | 250 | 25-30 |
| ZLF900 | 17000-30000 | 900 | 2600 | 1500 | 250 | 25-30 |
| ZLF1000 | 20000-35000 | 1000 | 2600 | 1500 | 250 | 25-30 |
| ZLF1200 | 30000-60000 | 1200 | 2600 | 1600 | 300 | 25-30 |
| ZLF1400 | 50000-100000 | 1400 | 3500 | 2000 | 600 | 25-30 |
| ZLF1600 | 100000-500000 | 1600 | 3500 | 2000 | 800 | 25-30 |

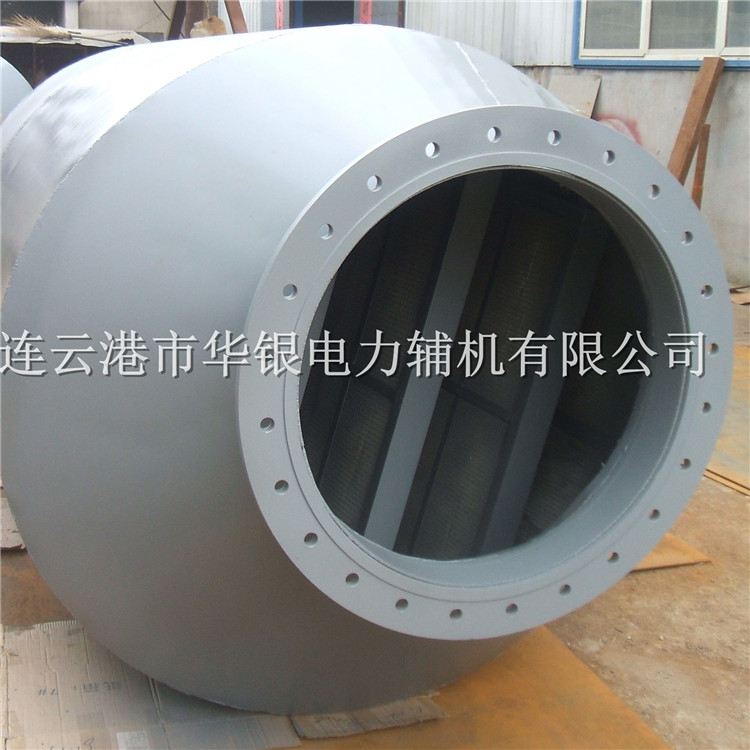

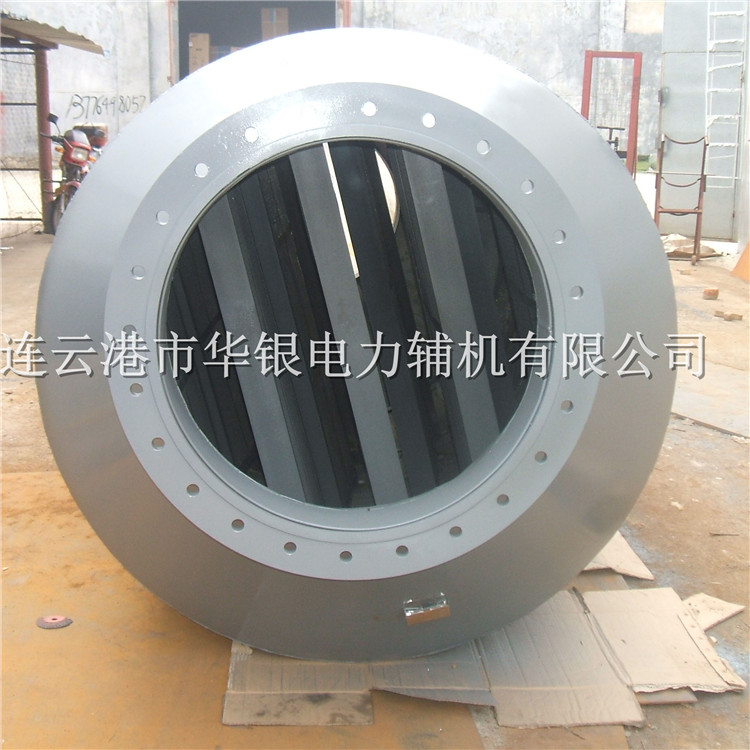

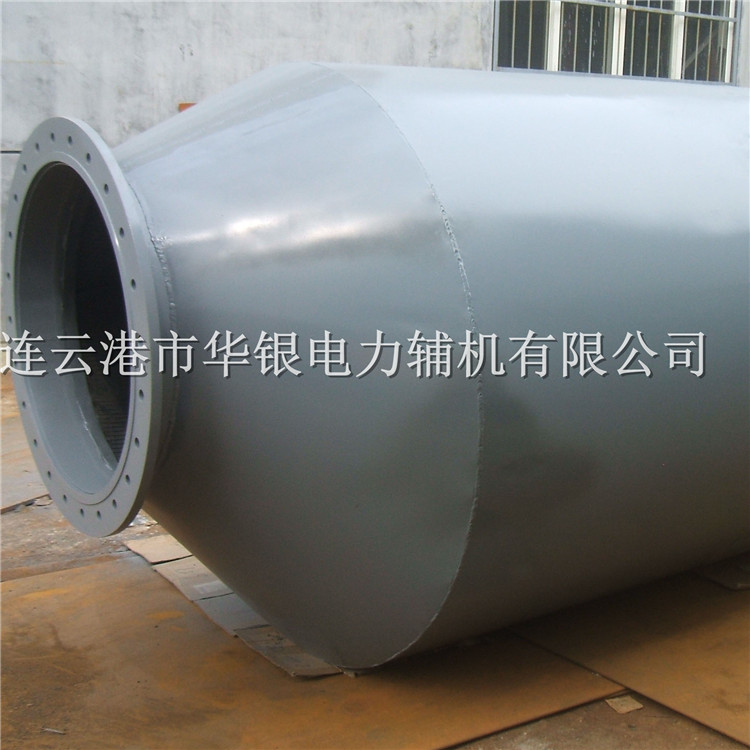

阻抗性離心風機消音器 離心風機消聲器用于各類離心式、軸流式、羅茨風機及空壓機材質有不銹鋼、碳鋼，型式按用戶提供的參數、要求針對設計制造
三、離心風機消音器 離心風機消聲器選型須知
1、風機通風量M3/H
2、接口型式及尺寸
3、立式安裝、臥式安裝
4、一頭法蘭還是兩頭法蘭
5、采用何種材質
