鍋爐安全閥排汽消音器 鍋爐安全閥排汽消音器/消聲器
①用途：鍋爐安全閥排汽消音器用于電力、化工、冶金等行業中安全閥、PCV閥和排汽閥的汽體排放的有效消聲設備。安裝后可以使噪音降低25—34分貝。
②鍋爐安全閥排汽消音器原理及特點：安全閥排汽噪聲是以中高頻噪聲為主，且消聲同時不能影響安全閥的起跳和回座，所以安全閥排氣消音器我們采用了通孔噴、注結合阻性的消聲原理，以大孔擴容代替微孔板，在結構上確保安全閥排汽時必須順暢，多層穿孔板吸音，結合阻性消音原理讓蒸汽聲波進入多孔吸聲材料中的無數小孔內，激發多孔材料分子震動，使聲能為了克服摩擦阻力和粘滯力而變成熱能，即達到了理想的消聲效果，更保證了蒸汽順利排除。復合型消音器中的阻聲片具有良好的吸收中高頻噪音，消音效果更好。
鍋爐安全閥排汽消音器具有以下優點：
A、消聲量大能滿足《工業企業噪聲衛生標準》的要求。
B、安裝消音器后不影響安全閥排放流量，能讓安全閥順利起跳和回座。
C、安全閥消音器的結構性能適應高溫、高壓、大氣流、防銹、防堵。
③鍋爐安全閥排汽消音器安裝須知
（1）鍋爐安全閥排汽消音器應垂直于爐頂安裝，臺圖所示，用型鋼支架將消音器座架與爐頂相固定。（2）為增加爐頂高空的抗風能力，消聲器本體采用支承式，或在消聲器前的排汽管裝一段膨脹彎管以吸收熱脹。
（3）鍋爐安全閥排汽消音器下部的排水口應暢通接到地溝，不應裝配閥門。
（4）復合式安全閥消音器裝在爐頂平臺，應用薄板制作防雨罩一只。
（5）安全閥或排汽閥與消音器這間的排汽管道上應沒有疏水點。
（6）對小孔式消音器，在安裝前應使排汽管內部無雜物、以防小孔堵塞，如新安裝的鍋爐尚應對排汽管進行沖管，清除管道內的雜物。
（7）對安全門，原則上一只安全門配一只消音器。
④鍋爐安全閥排汽消音器規格型號
小孔型消音器型號說明如:KAD-205/1.61-15
K-小孔消音器A--鍋爐安全閥排汽消音器D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界）205--蒸汽溫度1.61--安全閥啟跳壓力15-排汽量
規格型號 | 使用位置 | 壓力（Mpa） | 溫度（℃） | 排量（t/h） | 參考管徑 |
KAD-205/1.61-15 | 汽包 | 低壓 | ≤ 400 | 15 | 89 |
KAD-185/1.02-20 | 20 | 108 | |||
KAD-230/0.8-6 | 過熱器 | 6 | 76 | ||
KAD-350/1.45-15 | 15 | 108 | |||
KAD-223/0.49-61 | 背壓機 | 61 | 426 | ||
KAZh-261/4.71-10 | 汽包 | 中壓 | 450 | 10 | 76 |
KAZh-267/5.10-25 | 25 | 108 | |||
KAZh-450/4.12-7 | 過熱器 | 7 | 76 | ||
KAD-450/4.53-40 | 40 | 108 | |||
KAG-325/12.00-100 | 汽包 | 高壓 | 540 | 100 | 159 |
KAG-324/11.76-110 | 110 | 273 | |||
KAG-540/10.70-75 | 過熱器 | 75 | 159 | ||
KAG-540/10.30-85 | 85 | 219 | |||
KACh-344/15.20-188 | 汽包 | 超高壓 | 540 | 188 | 325 |
KACh-540/14.80-210 | 過熱器 | 210 | 325 | ||
KACh-540/13.73-65 | PCV閥(ERV) | 65 | 325 | ||
KACh-540/2.68-90 | 再熱器出口 | 90 | 377 | ||
KACh-324/2.88-117 | 再熱器入口 | 117 | 426 | ||
KACh-360/16.00-180 | 汽包 | 超高壓 | 180 | 219 | |
KACh-540/14.85-177 | 過熱器 | 180 | 273 | ||
KACh-540/13.78-100 | PCV閥(ERV) | 100 | 325 | ||
KACh-540/2.60-100 | 再熱器出口 | 100 | 325 | ||
KACh-323/3.41-100 | 再熱器入口 | 100 | 377 | ||
KAY-366/20.34-269 | 汽包 | 壓臨界壓力 | 541 | 269 | 377 |
KAY-540/19.13-132 | 過熱器 | 132 | 377 | ||
KAY-540/19.07-125 | PCV閥(ERV) | 125 | 377 | ||
KAY-540/4.55-175 | 再熱器出口 | 175 | 426 | ||
KAY-324/4.60-207 | 再熱器入口 | 207 | 426 | ||
KAY-366/20.34-269 | 汽包 | 壓臨界壓力 | 541 | 274 | 426 |
KAY-540/19.13-132 | 過熱器 | 179 | 377 | ||
KAY-540/19.07-125 | PCV閥(ERV) | 119 | 325 | ||
KAY-540/4.55-175 | 再熱器出口 | 198 | 426 | ||
KAY-324/4.60-207 | 再熱器入口 | 249 | 530 |
抗噴阻復合型消音器型號說明如:KAD-205/1.61-15
F-抗噴阻復合型消音器A--安全閥排汽消音器 D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界） 205--蒸汽溫度 1.61--安全閥啟跳壓力 15-排汽量
規格型號 | 使用位置 | 壓力（Mpa） | 溫度（℃） | 排量（t/h） | 參考管徑 |
FAD-205/1.61-15 | 汽包 | 低壓 | ≤ 400 | 15 | 89 |
FAD-185/1.02-20 | 20 | 108 | |||
FAD-230/0.8-6 | 過熱器 | 6 | 76 | ||
FAD-350/1.45-15 | 15 | 108 | |||
FAD-223/0.49-61 | 背壓機 | 61 | 426 | ||
FAZh-261/4.71-10 | 汽包 | 中壓 | 450 | 10 | 76 |
FAZh-267/5.10-25 | 25 | 108 | |||
FAZh-450/4.12-7 | 過熱器 | 7 | 76 | ||
FAD-450/4.53-40 | 40 | 108 | |||
FAG-325/12.00-100 | 汽包 | 高壓 | 540 | 100 | 159 |
FAG-324/11.76-110 | 110 | 273 | |||
FAG-540/10.70-75 | 過熱器 | 75 | 159 | ||
FAG-540/10.30-85 | 85 | 219 | |||
FACh-344/15.20-188 | 汽包 | 超高壓 | 540 | 188 | 325 |
FACh-540/14.80-210 | 過熱器 | 210 | 325 | ||
FACh-540/13.73-65 | PCV閥(ERV) | 65 | 325 | ||
FACh-540/2.68-90 | 再熱器出口 | 90 | 377 | ||
FACh-324/2.88-117 | 再熱器入口 | 117 | 426 | ||
FACh-360/16.00-180 | 汽包 | 超高壓 | 180 | 219 | |
FACh-540/14.85-177 | 過熱器 | 180 | 273 | ||
FACh-540/13.78-100 | PCV閥(ERV) | 100 | 325 | ||
FACh-540/2.60-100 | 再熱器出口 | 100 | 325 | ||
FACh-323/3.41-100 | 再熱器入口 | 100 | 377 | ||
FAY-366/20.34-269 | 汽包 | 壓臨界壓力 | 541 | 269 | 377 |
FAY-540/19.13-132 | 過熱器 | 132 | 377 | ||
FAY-540/19.07-125 | PCV閥(ERV) | 125 | 377 | ||
FAY-540/4.55-175 | 再熱器出口 | 175 | 426 | ||
FAY-324/4.60-207 | 再熱器入口 | 207 | 426 | ||
FAY-366/20.34-269 | 汽包 | 壓臨界壓力 | 541 | 274 | 426 |
FAY-540/19.13-132 | 過熱器 | 179 | 377 | ||
FAY-540/19.07-125 | PCV閥(ERV) | 119 | 325 | ||
FAY-540/4.55-175 | 再熱器出口 | 198 | 426 | ||
FAY-324/4.60-207 | 再熱器入口 | 249 | 530 |
⑤鍋爐安全閥排汽消聲器選型
鍋爐安全閥排汽消音器是按照用戶提供的排氣壓力、溫度等參數進行精心設計制作的，因此，在訂購安全閥排汽消音器時須提供下列資料：
（1）安全閥排汽量
（2）安全閥啟跳壓力
（3）排氣溫度
（4）排汽管徑
（5）安全閥消音器有兩種結構型式，小孔型和抗噴阻復合型?？箛娮鑿秃闲拖暺飨曅Ч茫瑑?nèi)部材質為不銹鋼，殼體材質為碳鋼；接管可選取焊接或法蘭對接；安裝固定型式可選取腿式或耳式結構。

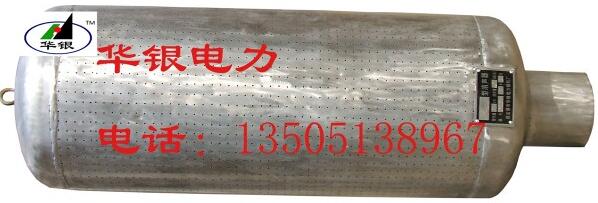

小孔消音器型結構，大孔擴容控流多層消音結構。

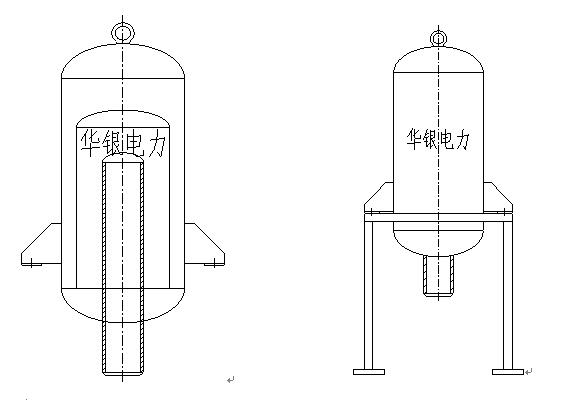

小孔消音器圖解：采用多層穿孔板消音，效果更好

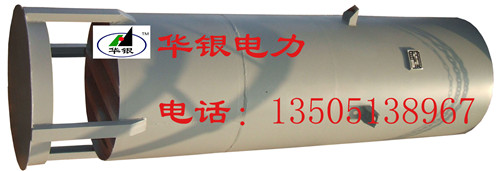

復合式抗噴阻消音器：內有小孔消音器，外殼體內壁有吸音材料。消音消音效果好，多數用戶選用該型號。

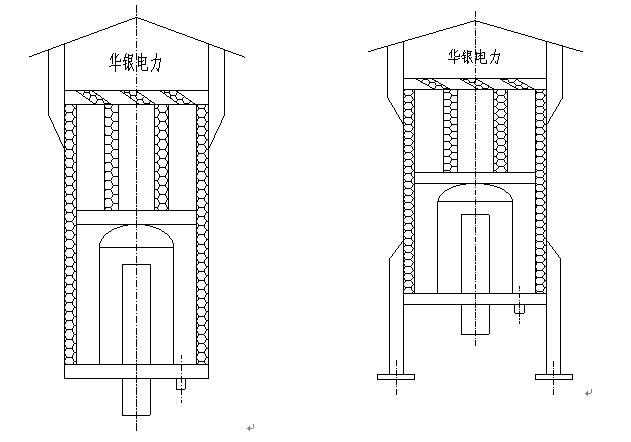

復合式抗噴阻消音器圖解：內有小孔消音器，外殼體內壁有吸音材料。消音消音效果好，多數用戶選用該型號。
